Konfigurasi Routing dengan Packet Tracer 5.2

26 Juni 2010
Postingan sebelumnya kita sudah mempelajari tentang cara melakukan konfigurasi router di sini. Sekarang kita akan mempelajari, bagaimana kita melakukan routing. Sebelum kita melakukan konfiguras routing, ada baiknya kalian sedikit mengetahui apa sebenernya itu routing.

Pengertian Routing adalah proses pengiriman informasi/data dari pengirim di suatu jaringan ke penerima yang berada di jaringan yang lain (melalui interwork).

Untuk contoh konfiguras routing kali ini, kita akan mencoba melakukan routing dengan 2 router, contoh bisa di download di sini dan untuk latihan selanjutnya anda bisa mencoba menggunakan 3 router bisa download di sini.

Seperti contoh jaringan di bawah ini,


Untuk melakukan routing, maka harus mengenal IP jaringan yang akan dilakukan routing.
router 1 harus mengenal IP pada jaringan 192.168.71.0, dengan getway terdekat yaitu 172.16.0.2
sedangkan router 2 harus mengenal IP jaringan 192.168.5.0 dengan getway terdekat 172.16.0.1

Maka konfigurasi routing, sesuai dengan gambar:

untuk routing, router 1
klik dua kali PC4, masuk ke masuk ke terminal
router>enable
router#configure terminal
router(config)#ip route 192.168.71.0 255.255.255.248 172.16.0.2



untuk routing, router 2
klik dua kali PC4, masuk ke masuk ke terminal
router>enable
router#configure terminal
router(config)#ip route 192.168.5.0 255.255.255.192 172.16.0.1

setelah itu anda coba lakukan ping dari PC 0 ke PC3, tapi ingat setting dulu IP pada setiap masing2 komputer seperti di bawah ini:

setting IP PC0


setting IP PC3
Klik 2 kali, klik Dekstop kemudian pilih IP Configuration

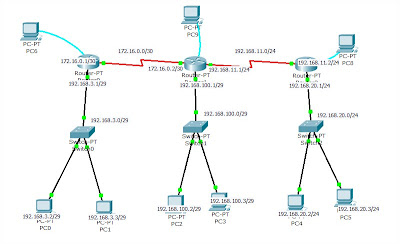

Untuk 3 router, gambaran jaringan seperti di bawah ini:


saya kasi kunci untuk melakukan penyetingan :

router 1 harus mengenal IP pada jaringan 192.168.100.0, dengan getway terdekat yaitu 172.16.0.2
router 1 harus mengenal IP pada jaringan 192.168.11.0, dengan getway terdekat yaitu 172.16.0.2
router 1 harus mengenal IP pada jaringan 192.168.20.0, dengan getway terdekat yaitu 172.16.0.2

router 2 harus mengenal IP pada jaringan 192.168.3.0, dengan getway terdekat yaitu 172.16.0.1
router 2 harus mengenal IP pada jaringan 192.168.20.0, dengan getway terdekat yaitu 192.168.11.1

router 3 harus mengenal IP pada jaringan 192.168.100.0, dengan getway terdekat yaitu 192.168.11.1
router 3 harus mengenal IP pada jaringan 172.16.0.0, dengan getway terdekat yaitu 192.168.11.1
router 3 harus mengenal IP pada jaringan 192.168.3.0, dengan getway terdekat yaitu 192.168.11.1

untuk setting, anda tentu bisa kan?
selamat mencoba :)
